保障住房充電樁電箱限流式保護器漏電保護可有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。

保障住房充電樁電箱限流式保護器漏電保護可廣泛應用于學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。

■ 短路保護功能。保護器實時監測用電線路電流，當線路發生短路故障時，能在150微秒內實現快速限流保護，并發出聲光報警信號。

■ 過載保護功能。當被保護線路的電流過載且過載持續時間超過動作時間（3~60秒可設）時，保護器啟動限流保護，并發出聲光報警信號。

■ 表內超溫保護功能。當保護器內部器件工作溫度過高時，保護器實施超溫限流保護，并發出聲光報警信號。

■ 過欠壓保護功能。當保護器檢測到線路電壓欠壓或過壓時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

■ 配電線纜溫度監測功能。當被監測線纜溫度超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

■ 漏電流監測功能。當被監測的線路漏電超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

■ 保護器具有1路RS485接口，可以將數據發送到后臺監控系統，實現遠程監控。監控后臺可以是安科瑞Acrel-6000/B電氣火災監控主機，也可以是安科瑞Acrel-6000安全用電管理云平臺，或第三方監控軟件或平臺。

外形和尺寸

ASCP210-40D/63D外形與安裝尺寸如下圖所示（單位mm）：

 安裝方法

ASCP210系列限流式保護器采用導軌式安裝，可以使用導軌固定在墻面上，也可以安裝固定于具有良好通風散熱條件的配電箱內部。其安裝導軌為35mm標準導軌

接線方法

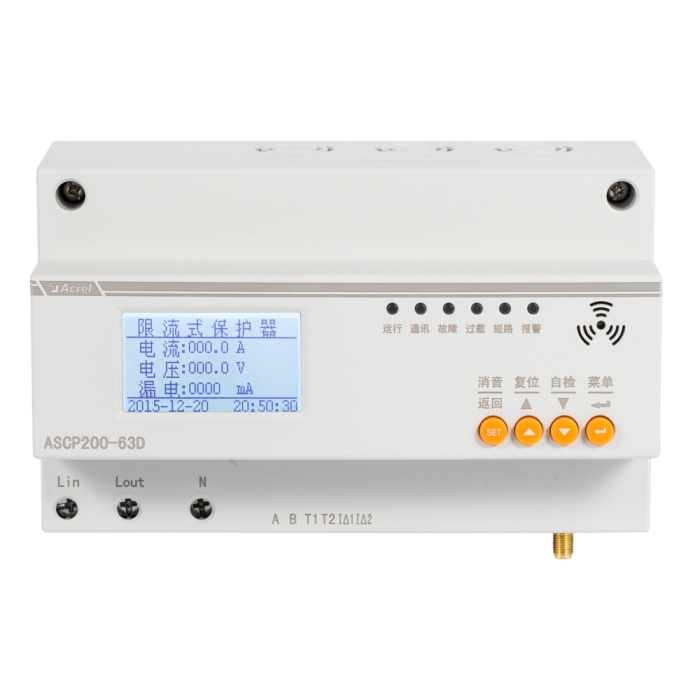

ASCP210系列限流式保護器的接線端子如下圖所示。

在儀表中，左側底部端子為強電接線端子，Lin為單相交流220V的L線（火線）進線端子， Lout為單相交流220V的L線（火線）出線端子，Nin為零線進線端子，Nout為零線出線端子。保護器的進出線應根據保護器（或其前端斷路器）額定電流選擇合適的線徑。

儀表頂部插拔端子為弱電信號接入端子，A、B為RS485通訊端子，推薦采用1~1.5mm2的屏蔽雙絞線連接，T1、T2為一路溫度傳感器信號輸入端子，I△1、I△2端子為一路剩余電流電流互感器信號輸入端子。（注：通訊信號端子接入需要區分A、B；溫度輸入和剩余電流輸入信號端子接入不需要區分極性）。
